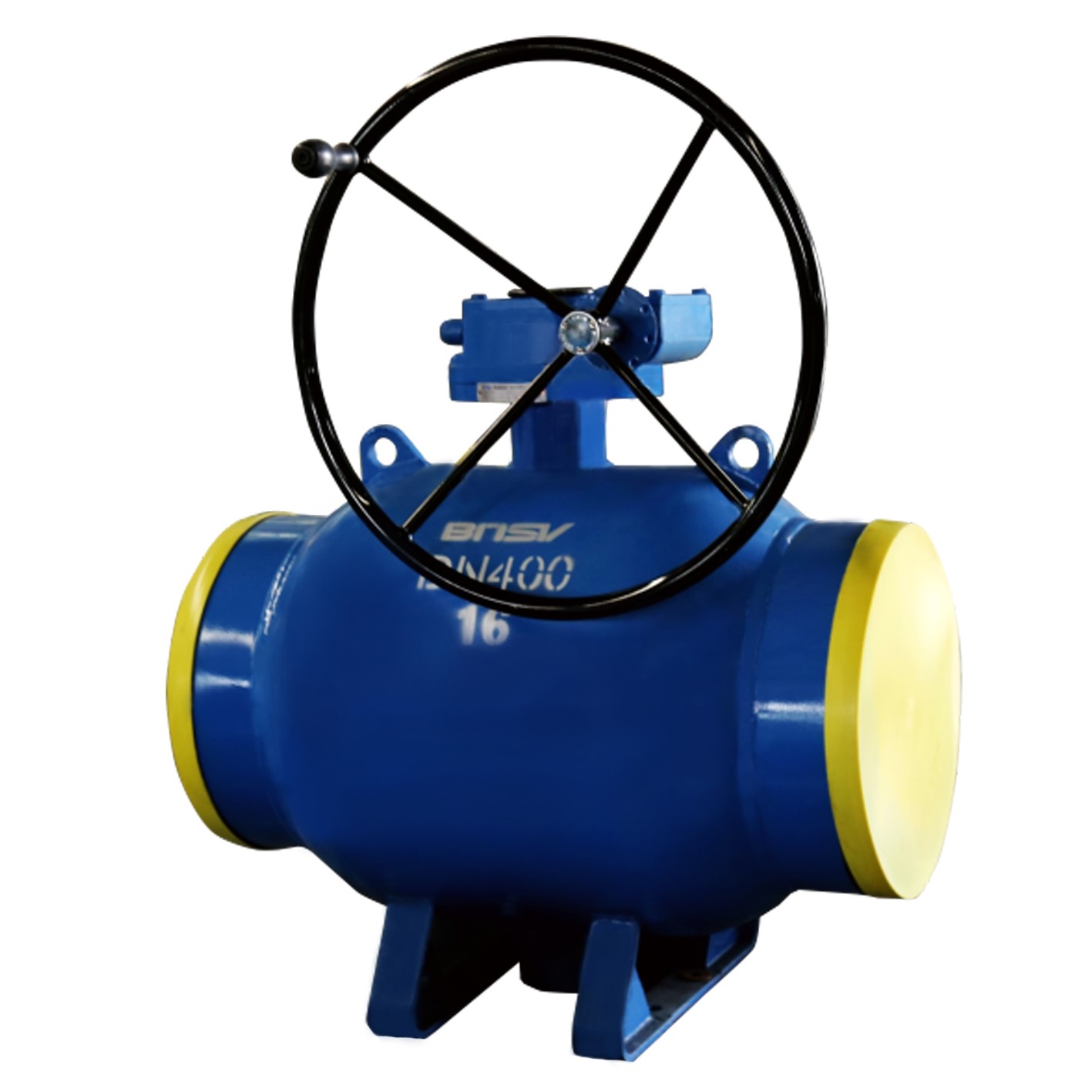

全焊接球阀，不会有外部泄漏等现象。球体的加工过程有计算机检测仪跟踪检测，所以球体的加工精度高。
由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障无泄漏(0%)。
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 阀盖 | ASTM A105 | 21 | 止推轴承 | PTFE |
2 | 阀体 | ASTM A105 | 22 | 滑动轴承 | 304+PTFE |
3 | 球体 | ASTM A105+ENP | 23 | 上支撑座 | ASTM A105 |
4 | 防静电弹簧 | 组合件 | 24 | O型圈 | VITON |
5 | 止推轴承 | PTFE | 25 | O型圈 | VITON |
6 | 滑动轴承 | 304+PTFE | 26 | Y型密封环 | VITON |
7 | 下阀杆 | ASTM A105 | 27 | 防火垫 | SS304+石墨 |
8 | 底盖 | ASTM A105 | 28 | 填料 | 石墨 |
9 | 排污阀 | ASTM A105+ENP | 29 | 内六角螺钉 | ASTM A193 B7 |
10 | O型圈 | VITON | 30 | 内六角螺钉 | ASTM A193 B7 |
11 | 防火垫 | SS304+石墨 | 31 | 阀杆 | ASTM A182 F6a |
12 | 内六角螺钉 | ASTM A193 B7 | 32 | 圆柱销 | 35 |
13 | 脚步架 | A3 | 33 | 双头螺柱 | ASTM A193 B7 |
14 | 阀座 | PPL | 34 | 螺母 | ASTM A194 2H |
15 | 阀座防火垫 | SS304+石墨 | 35 | 弹簧垫圈 | 65Mn |
16 | 弹簧支撑座 | ASTM A105 | 36 | 连接盘 | ASTM A105 |
17 | 弹簧 | 17-7PH | 37 | 平键 | 45 |
18 | O型圈 | VITON | 38 | 涡轮 | ASTM A105-HZn |
19 | 阀座支撑圈 | ASTM A105+ENP | 39 | 放空阀 | ASTM A105-HZn |
20 | 滑动轴承 | 304 |
Q61F/Q361F-Q41F/Q341F PN16/PN25/PN40
DN | L(RF） | L（WE） | D1 | D2 | H1(手柄） | H1(涡轮） | W(手柄） | W(涡轮） |
15 | 150 | 210 | 27 | 48 | 64 | - | 129 | - |
20 | 160 | 230 | 34 | 60 | 76 | - | 159 | - |
25 | 180 | 230 | 42 | 76 | 85 | - | 159 | - |
32 | 200 | 260 | 48 | 89 | 95 | - | 245 | - |
40 | 230 | 300 | 60 | 89 | 124 | - | 245 | - |
50 | 270 | 300 | 76 | 114 | 162 | - | 30 | - |
65 | 280 | 300 | 89 | 140 | 175 | - | 320 | - |
80 | 300 | 325 | 114 | 168 | 192 | 169 | 450 | - |
100 | 350 | 325 | 141 | 203 | 205 | 183 | 450 | 230 |
125 | 350 | 350 | 168 | 219 | 225 | 203 | 450 | 230 |
150 | 400 | 400 | 219 | 273 | 245 | 224 | 1000 | 230 |
200 | 502 | 521 | 273 | 351 | 285 | 262 | 1000 | 320 |
250 | 568 | 560 | 325 | 426 | 348 | 322 | 1500 | 350 |
300 | 648 | 635 | 377 | 508 | 355 | 350 |
